Tela de venda

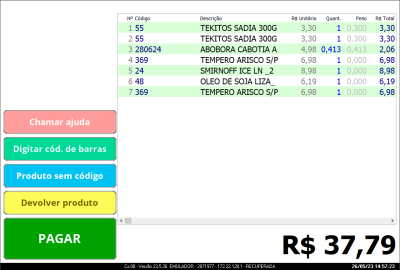

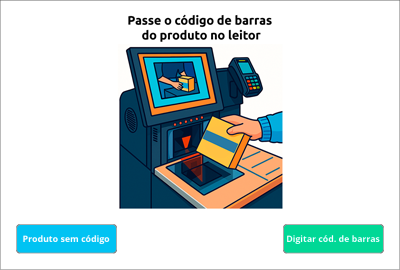

Tela onde ocorre a venda dos produtos propriamente dita. Ela tem 2 etapas. A primeira aparece quando nenhum produto ainda foi registrado. A segunda etapa é quando o primeiro item já foi registrado.





Pasta: Tela04



Nome arquivo

Objetivo

Tamanho original

Tela04.mkt

leitor_inicial

Imagem de orientação que fica no topo - apenas antes do primeiro produto

530 x 480

X, Y, Visivel

fundo_inicial

Papel de parede - apenas antes do primeiro produto

-

Adaptar

bt_sem_codigo_inicial

Botão para escolher produto pesável/unidade - apenas antes do primeiro produto

255 x 74

X, Y

bt_ajuda_inicial

Botão pedir ajuda do fiscal - apenas antes do primeiro produto

255 x 74

X, Y

bt_digitar_inicial

Botão para digitar o código de barras - apenas antes do primeiro produto

255 x 74

X, Y

bt_multiplicar_inicial

Botão para multiplicar o próximo produto a ser vendido - apenas primeiro produto

255 x 74

X, Y, Visivel


leitor

Imagem de orientação que fica no canto esquerdo em cima

280 x 245

X, Y, Visivel

fundo

Papel de parede (vai ficar em todo o fundo da tela)

-

Adaptar

bt_ajuda

Botão pedir ajuda do fiscal - só aparece se luz sinalizadora estiver configurada

285 x 60

X, Y

bt_digitar

Botão para digitar o código de barras quando leitor não conseguir

285 x 60

X, Y

bt_multiplicar

Botão para multiplicar o próximo produto a ser vendido

285 x 60

Visivel, X, Y

bt_sem_codigo

Botão para vender produto de balança ou unitário

285 x 60

X, Y

bt_devolver

Botão para cancelar um produto ou aplicar um desconto por divergência

285 x 60

X, Y

bt_pagar

Botão para ir para tela de pagamento

285 x 106

X, Y

bt_cima

Botão para rolar os produtos para cima (visível acima de 15 produtos)

64 x 64

X, Y

bt_baixo

Botão para rolar os produtos para baixo (visível acima de 15 produtos)

64 x 64

X, Y

txt_nome_cliente

Texto que contém o nome do cliente que fica acima da grade de produtos

-

X, Y, Cor, Tamanho

txt_campanha

Texto que informa quando produto está em campanha promocional

-

X, Y, Cor, Tamanho

txt_valor_total

Texto do valor total da venda

-

X, Y, Cor, Tamanho

txt_peso_balanca

Texto que mostra peso da balança de conferência

-

X, Y, Cor, Tamanho



Não esqueça que cada botão tem 3 versões, uma para normal, outra para desativado e a terceira pressionado.



Clique aqui para entender como funciona o "arquivo".mkt (última coluna da grade acima). As chaves indicadas estão disponíveis para uso no arquivo de configuração.



Grade de produtos



Além de posicionamento dos botões, você pode personalizar a grade de produtos (fonte e tamanho).



Veja o exemplo de como personalizar a grade de produto para resolução 1920x1080 full hd, usando o arquivo Tela04.mkt



[Config]
Ativo=1



[grade]

; configurações da grade, em pixels

X=20

Y=80

Largura=1880

Altura=620



; Exibe cabecalho padrão da grade. Pode ser 1 = exibir, 0 = não exibir

Cabecalho=0



; Cor de fundo = parte onde não tem produtos

CorFundo=#000000



; Cor de fundo par e ímpar (cores de fundo das linhas alternadamente

CorFundoPar=#D9FFD9

CorFundoImpar=#feffd1



; Dados do texto padrão da grade

FonteTamanho=32

FonteNegrito=0

FonteNome=Arial

CorLetra=#740060



; abaixo, todas as colunas da grade, elas possuem 3 atributos:

; Largura: em pixels

; Cor    : se não determinar, vai usar a padrão da grade

; Visivel: 1 = coluna visível, 0 = ocultar



[grade_numeroitem]

Largura=60



[grade_codbarra]

Largura=340

Cor=#ff0000



[grade_nome]

Largura=740

Cor=#855000



[grade_unit]

Largura=170

Cor=#000874

Visivel=1



[grade_quant]

Largura=170

Cor=#6e8500



[grade_peso]

Largura=170

Visivel=1

Cor=#008580



[grade_total]

Largura=200

Cor=#850038



Exemplo completo de Tela04.mkt para monitor FULL HD: 1920x1080 Wide Screen



[Config]
Ativo=1

AdaptarFundo=1



[leitor_inicial]

X=650

Y=100



[bt_ajuda_inicial]

X=10

Y=700



[bt_digitar_inicial]

X=500

Y=700



[bt_sem_codigo_inicial]

X=1100

Y=700



[bt_multiplicar_inicial]

Visivel=1

X=500

Y=950



[leitor]

X=20

Y=700



[bt_multiplicar]

Visivel=1

X=20

Y=950



[bt_ajuda]

X=320

Y=950



[bt_digitar]

X=620

Y=950



[bt_sem_codigo]

X=920

Y=950



[bt_devolver]

X=1220

Y=950



[bt_pagar]

X=1620

Y=900



[bt_cima]

X=300

Y=700



[bt_baixo]

X=380

Y=700



[txt_nome_cliente]

X=1450

Y=705

Cor=#FFFFFF

Fonte=Courier New

Tamanho=14

Negrito=1



[txt_campanha]

X=5

Y=5

Cor=#FFFFFF

Fonte=Arial

Tamanho=14

Negrito=1



[txt_peso_balanca]

X=1670

Y=5

Cor=#FFFFFF

Fonte=Consolas

Tamanho=12

Negrito=0



[txt_valor_total]

Cor=#FFFFFF

X=1300

Y=750

Fonte=Times New Roman

Tamanho=90

Negrito=1



[grade]

X=20

Y=80

Largura=1880

Altura=620

Cabecalho=0

CorFundo=#000000

CorFundoPar=#D9FFD9

CorFundoImpar=#feffd1

FonteTamanho=32

FonteNegrito=0

FonteNome=Arial

CorLetra=#740060



[grade_numeroitem]

Largura=60



[grade_codbarra]

Largura=340

Cor=#ff0000



[grade_nome]

Largura=740

Cor=#855000



[grade_unit]

Largura=170

Cor=#000874

Visivel=1



[grade_quant]

Largura=170

Cor=#6e8500



[grade_peso]

Largura=170

Visivel=1

Cor=#008580



[grade_total]

Largura=200

Cor=#850038

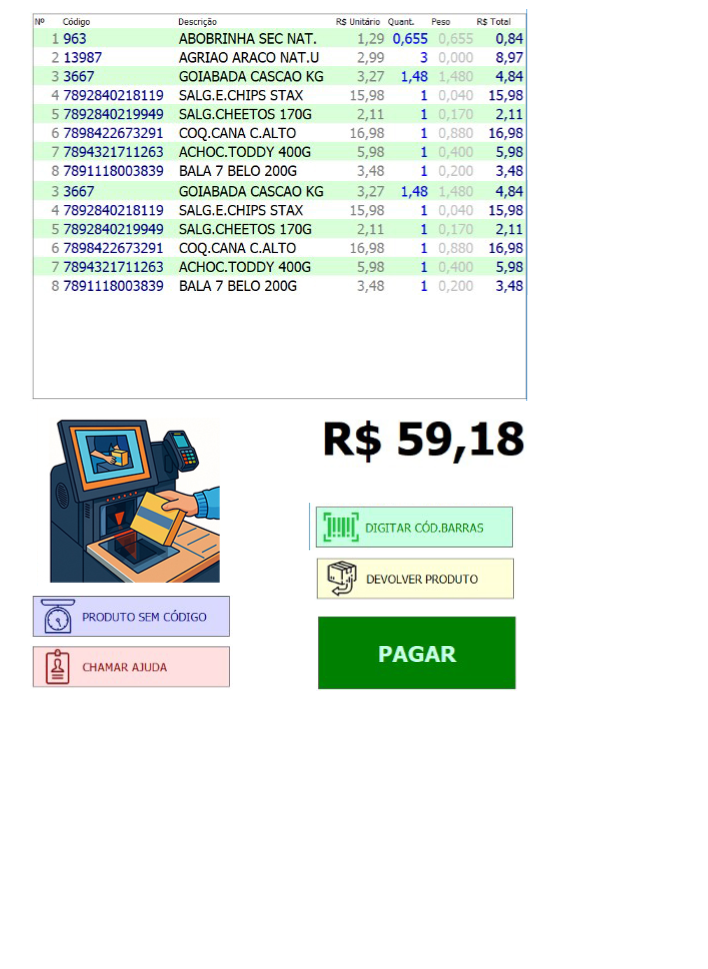

Exemplo completo de Tela04.mkt para monitor FULL HD: 1920x1080 - MODO RETRATO



Se seu monitor for em formato vertical, você pode configurar o layout para melhor visualização, como no exemplo abaixo:



Segue um arquivo exemplo:



[Config]
Ativo=1

AdaptarFundo=1



[leitor_inicial]

X=320

Y=100



[bt_ajuda_inicial]

X=10

Y=700



[bt_digitar_inicial]

X=280

Y=1200



[bt_sem_codigo_inicial]

X=280

Y=900



[bt_multiplicar_inicial]

Visivel=1

X=280

Y=1100



[leitor]

X=20

Y=700



[bt_multiplicar]

Visivel=1

X=20

Y=10



[bt_ajuda]

X=100

Y=1350



[bt_digitar]

X=100

Y=1500



[bt_sem_codigo]

X=600

Y=1350



[bt_devolver]

X=600

Y=1500



[bt_pagar]

X=300

Y=1350



[bt_cima]

X=920

Y=10



[bt_baixo]

X=990

Y=10



[txt_nome_cliente]

X=450

Y=10

Cor=#000000

Fonte=Courier New

Tamanho=14

Negrito=1



[txt_campanha]

X=120

Y=1220

Cor=#FFFFFF

Fonte=Arial

Tamanho=14

Negrito=1



[txt_peso_balanca]

X=10

Y=1870

Cor=#FFFFFF

Fonte=Consolas

Tamanho=12

Negrito=0



[txt_valor_total]

Cor=#FFFFFF

X=1320

Y=1200

Fonte=Algerian

Tamanho=70

Negrito=1



[grade]

X=20

Y=80

Largura=1040

Altura=1100

Cabecalho=1

CorFundo=#5b004f

CorFundoPar=#ac0095

CorFundoImpar=#0285ac

FonteTamanho=26

FonteNegrito=1

FonteNome=Arial

CorLetra=#FFFFFF



[grade_numeroitem]

Largura=50



[grade_codbarra]

Largura=255



[grade_nome]

Largura=460



[grade_unit]

Largura=100

Visivel=0



[grade_quant]

Largura=120



[grade_peso]

Largura=100

Visivel=0



[grade_total]

Largura=150
